# 事件位（或标志）与事件组

事件位：用于指示事件是否发生；事件位通常称为事件标志。

事件组：是一组事件位；事件组中的各个事件位由位号引用（即每一 bit 代表某个事件）

# 事件组和事件位数据类型

事件组由 EventGroupHandle_t 类型的变量引用

如果 configUSE_16_BIT_TICKS 设置为 1 ，则事件组中存储的位数（或标志）为 8；如果 configUSE_16_BIT_TICKS 设置为 0 ，则为 24；对 configUSE_16_BIT_TICKS 的依赖性是由于在内部实现中用于线程本地存储的数据类型任务。

configUSE_16_BIT_TICKS 的具体的描述可以看 FreeRTOS 篇章之 FreeRTOSConfig.h 分析 。

事件组中的所有事件位都存储在 EventBits_t 类型的单个无符号变量中。事件位 0 存储在位位置 0，事件位 1 存储在位位置 1，依此类推。

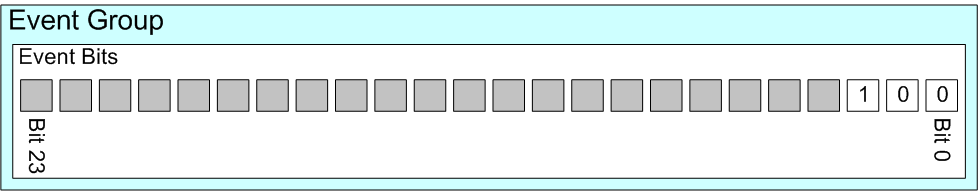

下图显示了一个 24 位事件组，该组使用三个位来保存已描述的三个示例事件。在图像中，仅事件位 2 被设置。

# 使用事件组必须克服的问题

实施事件组时，RTOS 必须克服的两个主要挑战是：

1、避免在用户的应用程序中创建竞争条件：

在以下情况下，事件组的实现将会在应用程序中创建竞争条件：

• 目前尚不清楚谁负责清除单个位（或标志）。
• 尚不清楚何时清除一点。
• 尚不清楚在任务退出测试该位值的 API 函数时是否设置了位或清除了位（这可能是因为另一个任务或中断已更改了位的状态）。

FreeRTOS 事件组的实现通过智能的建立来确保设置、测试和清除位的原子性，从而消除了竞争条件的可能性。线程本地存储和谨慎使用 API 函数返回值使这成为可能。

2、避免不确定性：

事件组的概念隐含了不确定性行为，因为它不知道事件组上有多少个任务被阻止，因此，当设置了事件位时，也不知道需要测试多少条件或解除多少任务阻塞。

FreeRTOS 质量标准不允许不确定的行为在中断禁用或者中断服务中发生。为确保在设置事件位时不会违反这些严格的质量标准，需要以下两点：

• RTOS 调度器的锁定机制用于确保从 RTOS 任务设置事件位时，中断保持启用状态。
• 中央延迟中断机制用于在试图从中断服务例程设置事件位时，将设置位的动作延迟到任务。

# 事件组的 RTOS API 函数

事件组的 API 函数允许任务或者其他事项来设置事件组中的一个或多个事件位，清除事件组中的 一个或多个事件位，并暂挂（进入 “阻止” 状态，因此任务不会占用任何处理时间）以等待一个或多个事件位在事件组中被置位。

事件组还可用于同步任务，创建通常称为任务 “会合” 的任务。任务同步点是应用程序代码中的一个位置，在这个位置上，任务将处于阻塞状态 (不消耗任何 CPU 时间) 等待，直到参与同步的所有其他任务也到达它们的同步点。

需要 #include "event_groups.h"

1、xEventGroupCreate () API 函数

EventGroupHandle_t  xEventGroupCreate( void );

返回参数（此返回值应当保存下来，以作为操作此队列的句柄）：

• NULL：表示事件组创建失败。原因是内存堆空间不足导致 FreeRTOS 无法为互斥量分配结构数据空间。
• 非 NULL：值表示事件组创建成功。返回值应当保存起来作为该事件组的句柄。

2、xEventGroupWaitBits () API 函数

EventBits_t  xEventGroupWaitBits( EventGroupHandle_t  xEventGroup,

                                  const EventBits_t   uxBitsToWaitFor,

                                  const BaseType_t    xClearOnExit,

                                  const BaseType_t    xWaitForAllBits,

                                  const TickType_t    xTicksToWait );

传入参数：

• xEventGroup：事件组的目标句柄。这个句柄即是调用 xEventGroupCreate() 创建该事件组时的返回值。
• uxBitsToWaitFor：一个按位的值，表示在事件组中可设置的事件位（或标志）。
• xClearOnExit：如果设置为 pdTRUE ，那么如果满足了等待条件 (如果函数返回的原因不是超时)，则在事件组中设置的 uxBitsToWaitFor 中的任何位都将在 xEventGroupWaitBits() 返回之前被清除；否则，如果设置为 pdFALSE ，那么当调用 xEventGroupWaitBits() 返回时，事件组中设置的位不会改变。
• xWaitForAllBits：如果设置为 pdTRUE ，那么当 uxBitsToWaitFor 中的所有位被设置或者指定的块时间过期时， xEventGroupWaitBits() 将返回；否则，如果设置为 pdFALSE ，那么当 uxBitsToWaitFor 中设置的任何一个位或者指定的块时间过期时， xEventGroupWaitBits() 将返回。
• xTicksToWait：阻塞超时时间。

返回参数：

• 事件组中事件位的设置情况。如果 xEventGroupWaitBits() 因为超时而返回，则不会设置所有正在等待的事件位；在 xClearOnExit 参数被设置为 pdTRUE 的情况下，如果 xEventGroupWaitBits() 是因为它正在等待的位被设置而返回，那么返回的值就是在任何位被自动清除之前的事件组值。

3、xEventGroupClearBits () API 函数

EventBits_t  xEventGroupClearBits( EventGroupHandle_t  xEventGroup,

                                   const EventBits_t   uxBitsToClear );

传入参数：

• xEventGroup：要清除其中位的事件组。
• uxBitsToClear ：位值。表示在事件组中要清除的事件位（或标志）。

返回参数：

• 清除指定位之前的事件组的值

4、xEventGroupClearBitsFromISR () API 函数

BaseType_t  xEventGroupClearBitsFromISR( EventGroupHandle_t  xEventGroup,

                                         const EventBits_t   uxBitsToClear );

传入参数：

• xEventGroup：要清除其中位的事件组。
• uxBitsToClear ：位值。表示在事件组中要清除的事件位（或标志）。

返回参数（有两个可能的返回值）：

• pdPASS：成功发送请求。
• pdFALSE：发送请求失败。计时器服务队列已满。

5、xEventGroupSetBits () API 函数

EventBits_t  xEventGroupSetBits( EventGroupHandle_t  xEventGroup,

                                 const EventBits_t   uxBitsToSet );

传入参数：

• xEventGroup：要在其中位设置的事件组。
• uxBitsToSet ：一个按位的值，表示要设置的事件位（或标志）。

返回参数：

• 事件组在调用 xEventGroupSetBits() 时的值。

注意：用户通过参数 uxBitsToSet 设置的标志位并不一定会保留到此函数的返回值中，返回的值可能清除有以下两种情况：
a. 调用此函数的过程中，其它高优先级的任务就绪了，并且也修改了事件标志，此函数返回的事件标志位会发生变化。
b. 调用此函数的任务是一个低优先级任务，通过此函数设置了事件标志后，让一个等待此事件标志的高优先级任务就绪了，会立即切换到高优先级任务去执行，相应的事件标志位会被函数 xEventGroupWaitBits 清除掉，等从高优先级任务返回到低优先级任务后，函数 xEventGroupSetBits 的返回值已经被修改。

6、xEventGroupSetBitsFromISR () API 函数

BaseType_t  xEventGroupSetBitsFromISR( EventGroupHandle_t  xEventGroup,

                                       const EventBits_t   uxBitsToSet,

                                       BaseType_t          *pxHigherPriorityTaskWoken );

传入参数：

• xEventGroup：要在其中位设置的事件组。
• uxBitsToSet ：一个按位的值，表示要设置的事件位（或标志）。
• pxHigherPriorityTaskWoken：用于保存是否有高优先级任务准备就绪。如果函数执行完毕后，此参数的数值是 pdTRUE ，说明有高优先级任务要执行，否则没有；必须将 xHigherPriorityTaskWoken 初始化为 pdFALSE 。

返回参数（有两个可能的返回值）：

• pdPASS：成功发送请求。
• pdFALSE：发送请求失败。计时器服务队列已满。

7、xEventGroupGetBits () API 函数

EventBits_t  xEventGroupGetBits( EventGroupHandle_t  xEventGroup );

传入参数：

• xEventGroup：需要查询的事件组。

返回参数：

• 调用 xEventGroupGetBits() 时的事件组位。

8、xEventGroupGetBitsFromISR () API 函数

EventBits_t  xEventGroupGetBitsFromISR( EventGroupHandle_t  xEventGroup );

传入参数：

• xEventGroup：需要查询的事件组。

返回参数：

• 调用 xEventGroupGetBitsFromISR() 时的事件组位。

9、xEventGroupDelete () API 函数

void xEventGroupDelete( EventGroupHandle_t  xEventGroup );

传入参数：

• xEventGroup：需要删除的事件组。

10、xEventGroupCreateStatic () API 函数

EventGroupHandle_t  xEventGroupCreateStatic( EventGroupHandle_t  *pxEventGroupBuffer );

该函数是用于在静态的时候，利用该函数创建一个事件组，具体可以去看他的注释，这里就不说了。

# 实例代码

相关的实例代码及文档，参看保存在官方文件路径 FreeRTOS/Demo/Common/Minimal 下的 EventGroupsDemo.c 文件
