Version：
drawio 29.6.6
drawdb
drawnix 0.3.3

# 介绍

此次的 Draw 组件部署分为 drawio - 流程图、drawdb - 数据库和 drawnix - 绘画板。

drawio：全能型开源绘图工具，主打流程图、UML、架构图、ER 图等专业图表。
drawdb：在线数据库 ER 图设计工具，可视化建表 → 自动生成 SQL 。
drawnix：轻量开源在线白板，支持自由手绘、白板、灵感草图 。

# 安装

创建 Draw 配置文件存放位置：

		mkdir -p /app/draw
		cd /app/draw

创建一个运行脚本：

vim run_docker.sh

并写入：

run_docker.sh

	#!/bin/bash

	docker run -d -m512m \
	--name="drawio" \
	-e LETS_ENCRYPT_ENABLED=false \
	-p 8434:8080 \
	--log-opt max-size=1m \
	--log-opt max-file=1 \
	--restart unless-stopped \
	jgraph/drawio


	docker run -d -m512m \
	--name="drawdb" \
	-p 8435:80 \
	--log-opt max-size=1m \
	--log-opt max-file=1 \
	--restart unless-stopped \
	xinsodev/drawdb


	docker run -d -m512m \
	--name="drawnix" \
	-p 8436:80 \
	--log-opt max-size=1m \
	--log-opt max-file=1 \
	--restart unless-stopped \
	pubuzhixing/drawnix:latest


	exit

赋予权限并执行：

		chmod +x run_docker.sh
		./run_docker.sh

# 使用

脚本执行完后，访问不同的端口，即可运行使用，不需要注册之类，直接打开即可：

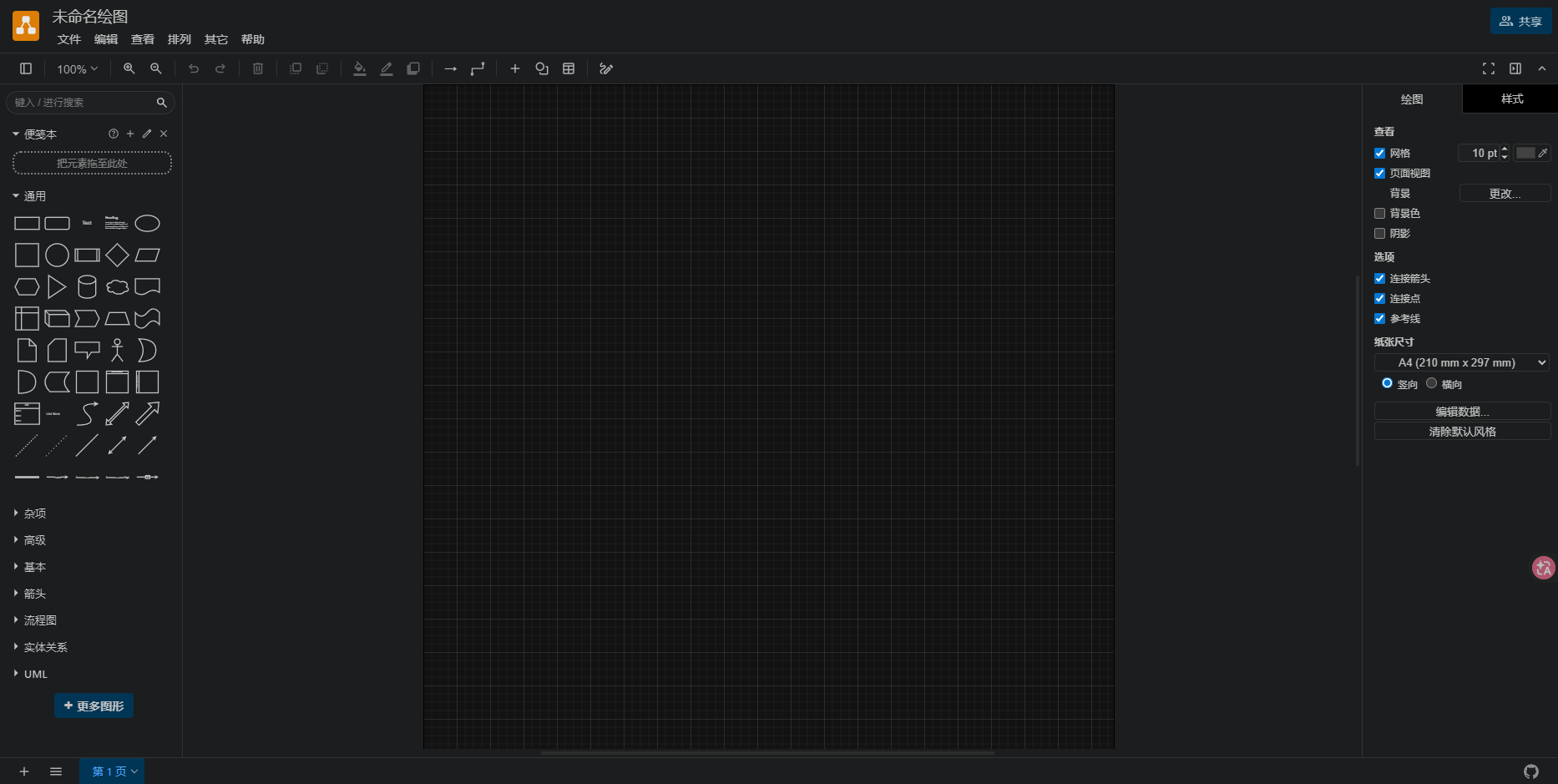

drawio，通过访问 8434 端口：

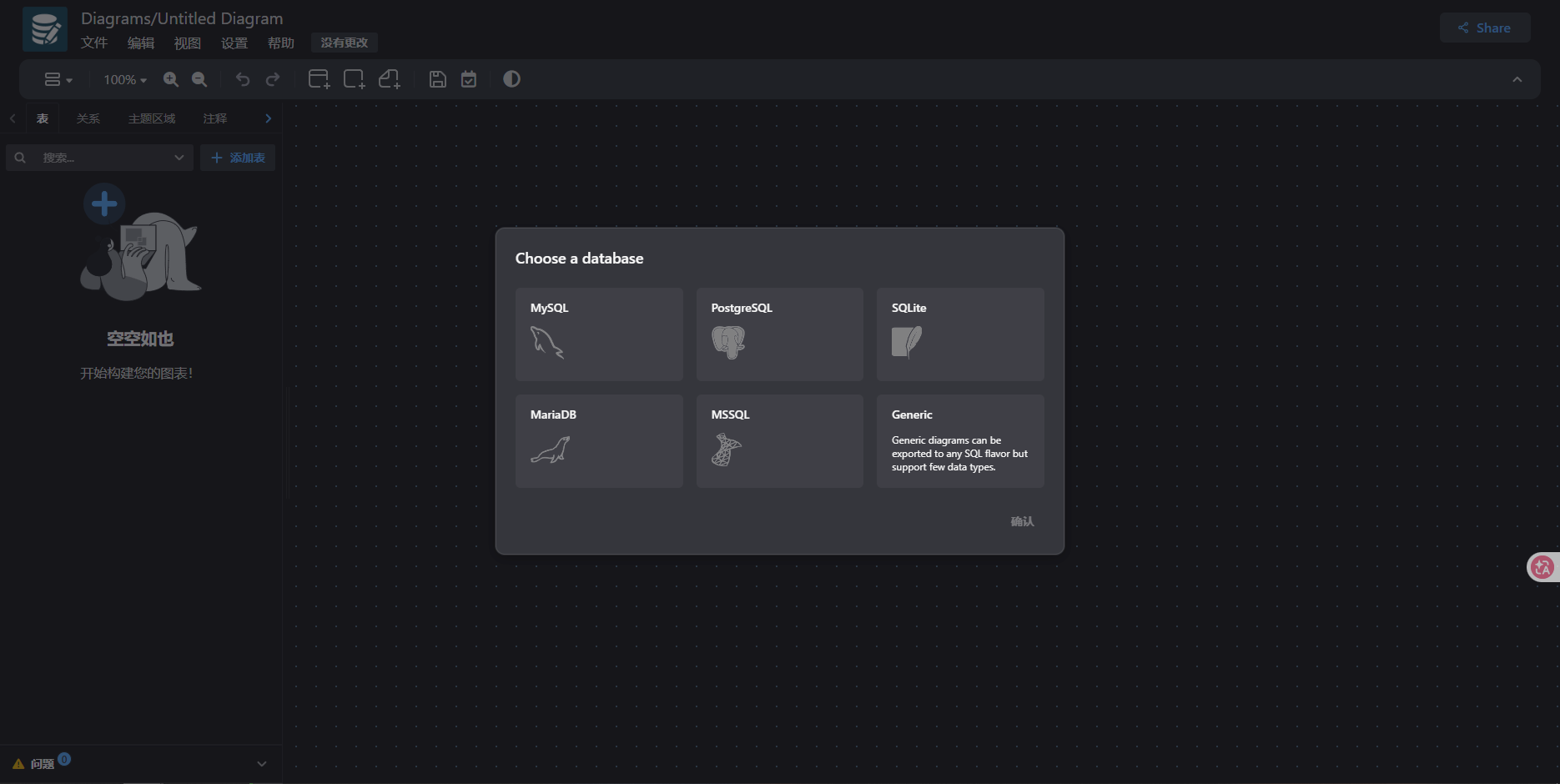

drawdb，通过访问 8435 端口：

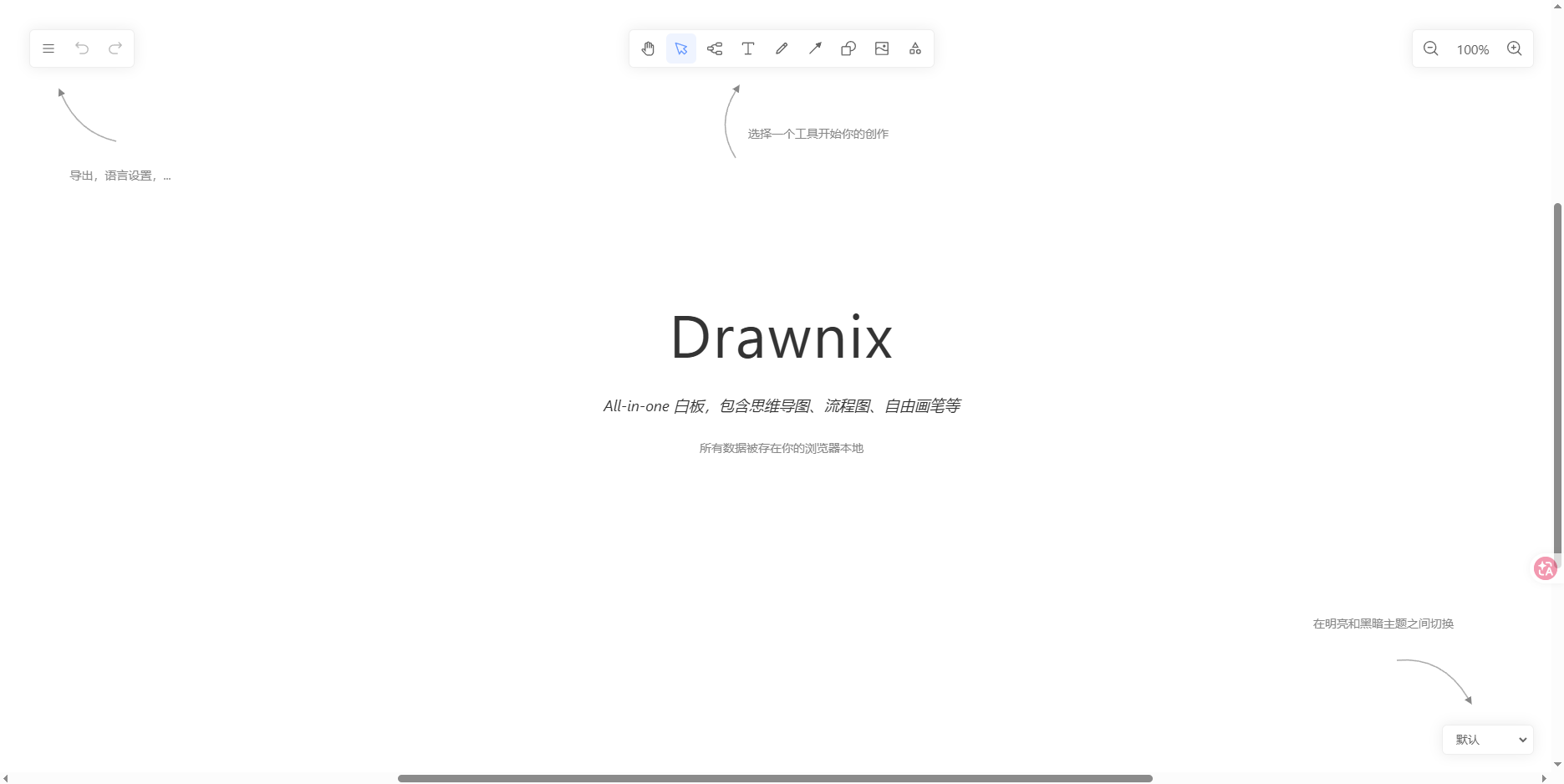

drawnix，通过访问 8436 端口：

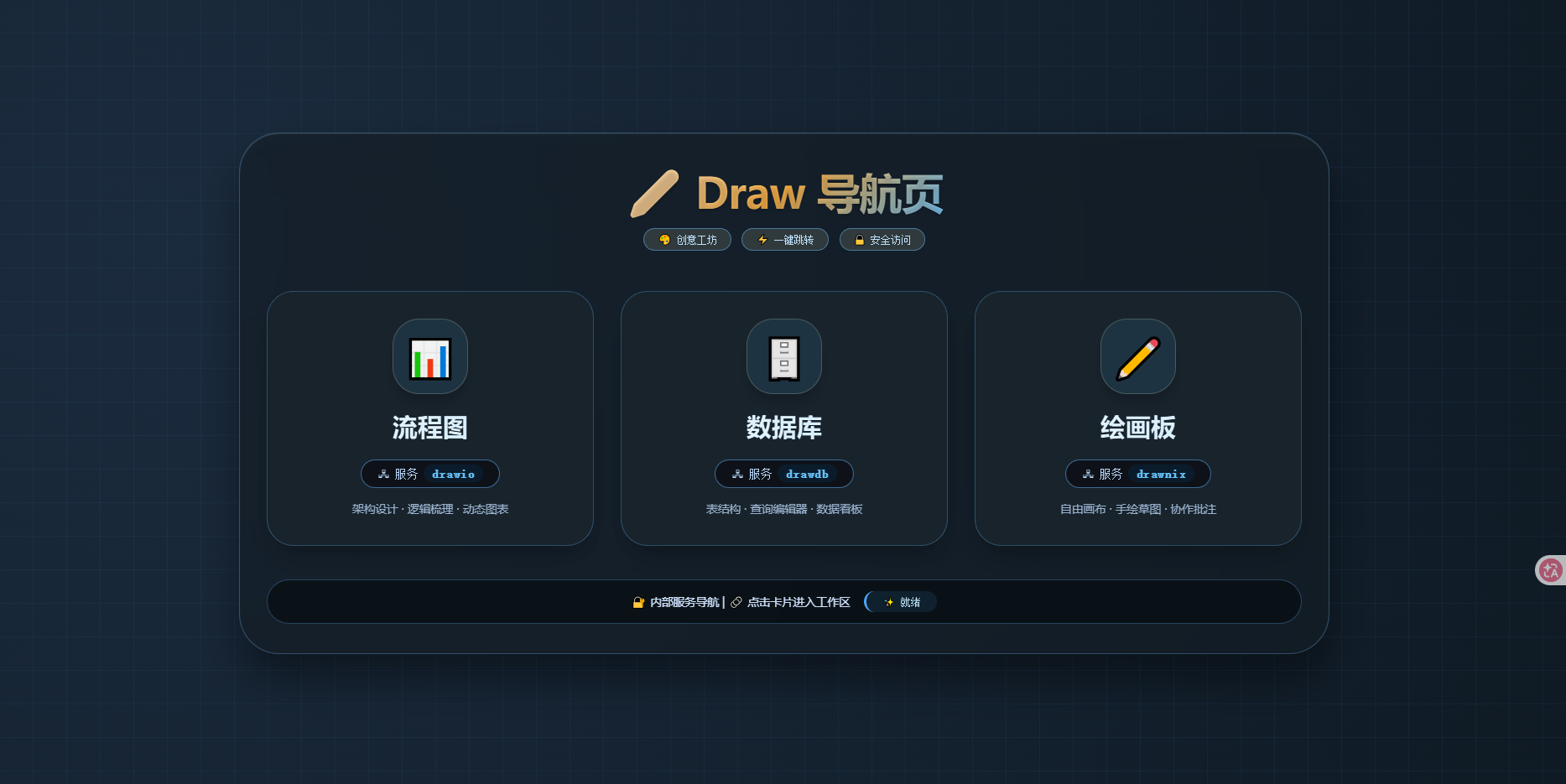

然后，要想通过导航页跳转访问对应服务，可以利用 nginx 代理配置导航页 index.html ，如文章开篇图片演示般。
