# 采用二值信号量同步

二值信号量可以在某个特殊的中断发生时,让任务解除阻塞,相当于让任务与中断同步。这样就可以让中断事件处理量大的工作在同步任务中完成,中断服务例程 (ISR) 中只是快速处理少部份工作。

如果某个中断处理要求特别紧急,其延迟处理任务的优先级可以设为最高,以保证延迟处理任务随时都抢占系统中的其它任务。

在这种中断同步的情形下,信号量可以看作是一个深度为 1 的队列。这个队列由于最多只能保存一个数据单元,所以其非空则满(所谓 “二值” 即二进制,只有 0 / 1)。延迟处理任务调用 xSemaphoreTake() 时,等效于带阻塞时间地读取队列,如果队列为空的话任务则进入阻塞态。当事件发生后,ISR 简单地通过调用 xSemaphoreGiveFromISR() 放置一个令牌(信号量)到队列中,使得队列成为满状态。这也使得延迟处理任务切出阻塞态,并移除令牌,使得队列再次成为空。

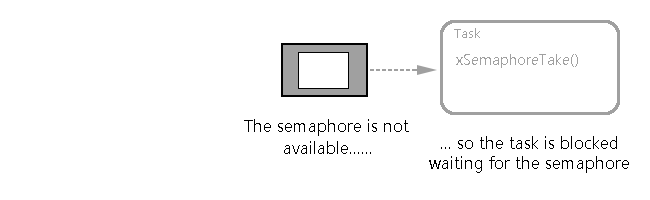

其演示过程:


# API 函数

要想调用以下函数,需要 #include "semphr.h"

功能API 接口实际执行函数其它
二值信号量创建(动态)vSemaphoreCreateBinary()弃用
二值信号量创建(动态)xSemaphoreCreateBinary()xQueueGenericCreate()
二值信号量获取xSemaphoreTake()xQueueGenericReceive()
二值信号量释放xSemaphoreGive()xQueueGenericSend()
二值信号量获取(用于中断中)xSemaphoreTakeFromISR()xQueueReceiveFromISR()
二值信号量释放(用于中断中)xSemaphoreGiveFromISR()xQueueGiveFromISR()
二值信号量创建(静态)xSemaphoreCreateBinaryStatic()xQueueGenericCreateStatic()

1、vSemaphoreCreateBinary () API 函数(弃用)

void vSemaphoreCreateBinary( xSemaphore )

传入参数:

  • xSemaphore:创建的二值信号量

需要说明的是 vSemaphoreCreateBinary() 在实现上是一个宏,所以信号量变量应当直接传入,而不是传址。

注意:在新的版本中一般是通过 xSemaphoreCreateBinary(void) 函数返回一个 SemaphoreHandle_t 值,并以此创建一个二值信号量。

2、SemaphoreHandle_t xSemaphoreCreateBinary () API 函数

#define xSemaphoreCreateBinary()  xQueueGenericCreate( ( UBaseType_t ) 1, semSEMAPHORE_QUEUE_ITEM_LENGTH, queueQUEUE_TYPE_BINARY_SEMAPHORE )

返回参数:

  • SemaphoreHandle_t:创建的二值信号量

为什么放弃 vSemaphoreCreateBinary() 函数以及它们之间的区别我们可以看一下它的注释:

/*
  This old vSemaphoreCreateBinary() macro is now deprecated in favour of
  the xSemaphoreCreateBinary() function. Note that binary semaphores created using
  the vSemaphoreCreateBinary() macro are created in a state such
  that the first call to 'take' the semaphore would pass,
  whereas binary semaphores created using xSemaphoreCreateBinary() are created
  in a state such that the the semaphore must first be 'given' before it can be 'taken'.
*/

3、xSemaphoreTake () API 函数

BaseType_t  xSemaphoreTake( SemaphoreHandle_t  xSemaphore,
                            TickType_t         xBlockTime );

传入参数:

  • xSemaphore:获取得到的信号量。信号量由定义为 xSemaphoreHandle 类型的变量引用;信号量在使用前必须先创建。
  • xTicksToWait:阻塞超时时间。任务进入阻塞态以等待信号量有效的最长时间。如果 xTicksToWait0 ,则 xSemaphoreTake() 在信号量无效时会立即返回;如果把 xTicksToWait 设置为 portMAX_DELAY ,那么阻塞等待将没有超时限制。

返回参数(有两个可能的返回值):

  • pdTRUE:成功获得信号量。
  • pdFALSE:未能获得信号量。

4、xSemaphoreGive () API 函数

BaseType_t  xSemaphoreGive( SemaphoreHandle_t  xSemaphore );

传入参数:

  • xSemaphore:给出的信号量。信号量由定义为 xSemaphoreHandle 类型的变量引用;信号量在使用前必须先创建。

返回参数(有两个可能的返回值):

  • pdTRUE:信号量被释放。
  • pdFALSE:信号量已经有效,无法给出。

5、xSemaphoreTakeFromISR () API 函数

BaseType_t  xSemaphoreTakeFromISR( SemaphoreHandle_t  xSemaphore,
                                   BaseType_t         *pxHigherPriorityTaskWoken );

传入参数:

  • xSemaphore:给出的信号量。信号量由定义为 xSemaphoreHandle 类型的变量引用;信号量在使用前必须先创建。
  • pxHigherPriorityTaskWoken:如果获取该信号量导致一个任务解除阻塞,并且被解除阻塞的任务的优先级高于当前运行的任务,那么 xSemaphoreTakeFromISR() 将把 *pxHigherPriorityTaskWoken 设置为 pdTRUE 。如果 xSemaphoreTakeFromISR() 将该值设置为 pdTRUE ,则应该在退出中断之前请求上下文切换。

返回参数(有两个可能的返回值):

  • pdTRUExSemaphoreTakeFromISR() 调用成功。
  • pdFALSE:信号量释放失败。

6、xSemaphoreGiveFromISR () API 函数

BaseType_t  xSemaphoreGiveFromISR( SemaphoreHandle_t  xSemaphore,
                                   BaseType_t         *pxHigherPriorityTaskWoken );

传入参数:

  • xSemaphore:给出的信号量。信号量由定义为 xSemaphoreHandle 类型的变量引用;信号量在使用前必须先创建。
  • pxHigherPriorityTaskWoken:如果调用 xSemaphoreGiveFromISR() 使得一个任务解除阻塞,并且这个任务的优先级高于当前任务(也就是被中断的任务),那么 xSemaphoreGiveFromISR() 会在函数内部将 *pxHigherPriorityTaskWoken 设为 pdTRUE 。如果 xSemaphoreGiveFromISR() 将此值设为 pdTRUE ,则在中断退出前应当进行一次上下文切换。

返回参数(有两个可能的返回值):

  • pdTRUExSemaphoreGiveFromISR() 调用成功。
  • errQUEUE_FULL:信号量已经有效,无法给出。

7、xSemaphoreCreateBinaryStatic () API 函数

SemaphoreHandle_t  xSemaphoreCreateBinaryStatic( StaticSemaphore_t  *pxSemaphoreBuffer );

该函数是用于在静态的时候,利用该函数创建一个二值信号量的,具体可以去看他的注释,这里就不说了。

# 演示例程

二值信号量多用于 1v1 这种情况,因为它只有两个值(0 / 1),非空则满,有点类似于在非 RTOS 中定义的标志位;由于可以在任务与中断同步,并且存在超时机制,那本次例程就可以把它应用到串口 DMA 接收中。

main.c
/*
    FreeRTOS V9.0.0 - Copyright (C) 2016 Real Time Engineers Ltd.
    All rights reserved
    VISIT http://www.FreeRTOS.org TO ENSURE YOU ARE USING THE LATEST VERSION.
    This file is part of the FreeRTOS distribution.
    FreeRTOS is free software; you can redistribute it and/or modify it under
    the terms of the GNU General Public License (version 2) as published by the
    Free Software Foundation >>>> AND MODIFIED BY <<<< the FreeRTOS exception.
    ***************************************************************************
    >>!   NOTE: The modification to the GPL is included to allow you to     !<<
    >>!   distribute a combined work that includes FreeRTOS without being   !<<
    >>!   obliged to provide the source code for proprietary components     !<<
    >>!   outside of the FreeRTOS kernel.                                   !<<
    ***************************************************************************
    FreeRTOS is distributed in the hope that it will be useful, but WITHOUT ANY
    WARRANTY; without even the implied warranty of MERCHANTABILITY or FITNESS
    FOR A PARTICULAR PURPOSE.  Full license text is available on the following
    link: http://www.freertos.org/a00114.html
    ***************************************************************************
     *                                                                       *
     *    FreeRTOS provides completely free yet professionally developed,    *
     *    robust, strictly quality controlled, supported, and cross          *
     *    platform software that is more than just the market leader, it     *
     *    is the industry's de facto standard.                               *
     *                                                                       *
     *    Help yourself get started quickly while simultaneously helping     *
     *    to support the FreeRTOS project by purchasing a FreeRTOS           *
     *    tutorial book, reference manual, or both:                          *
     *    http://www.FreeRTOS.org/Documentation                              *
     *                                                                       *
    ***************************************************************************
    http://www.FreeRTOS.org/FAQHelp.html - Having a problem?  Start by reading
    the FAQ page "My application does not run, what could be wrong?".  Have you
    defined configASSERT()?
    http://www.FreeRTOS.org/support - In return for receiving this top quality
    embedded software for free we request you assist our global community by
    participating in the support forum.
    http://www.FreeRTOS.org/training - Investing in training allows your team to
    be as productive as possible as early as possible.  Now you can receive
    FreeRTOS training directly from Richard Barry, CEO of Real Time Engineers
    Ltd, and the world's leading authority on the world's leading RTOS.
    http://www.FreeRTOS.org/plus - A selection of FreeRTOS ecosystem products,
    including FreeRTOS+Trace - an indispensable productivity tool, a DOS
    compatible FAT file system, and our tiny thread aware UDP/IP stack.
    http://www.FreeRTOS.org/labs - Where new FreeRTOS products go to incubate.
    Come and try FreeRTOS+TCP, our new open source TCP/IP stack for FreeRTOS.
    http://www.OpenRTOS.com - Real Time Engineers ltd. license FreeRTOS to High
    Integrity Systems ltd. to sell under the OpenRTOS brand.  Low cost OpenRTOS
    licenses offer ticketed support, indemnification and commercial middleware.
    http://www.SafeRTOS.com - High Integrity Systems also provide a safety
    engineered and independently SIL3 certified version for use in safety and
    mission critical applications that require provable dependability.
    1 tab == 4 spaces!
*/
/* Standard includes. */
#include <stdio.h>
#include <string.h>
/* Scheduler includes. */
#include "FreeRTOS.h"
#include "task.h"
#include "queue.h"
#include "semphr.h"        // 信号量相关的头文件
/* Library includes. */
#include "stm32f10x_it.h"
/* Private app includes. */
#include "bsp_uart.h"
#include "bsp_gpio.h"
/* Task priorities. */
#define mainCREATOR_TASK_PRIORITY           ( tskIDLE_PRIORITY + 1 )
/*----------------------------- End -----------------------------*/
/*
 * User Private Task.
 */
static void prvUser_Task( void *pvParameters );
/*
 * Configure the clocks, GPIO and other peripherals as required by the demo.
 */
static void prvSetupHardware( void );
/*----------------------------- End -----------------------------*/
/************************************************
函数名称 : main
功    能 : 主函数入口
参    数 : 无
返 回 值 : 无
*************************************************/
int main( void )
{
#ifdef DEBUG
  debug();
#endif
	prvSetupHardware();

	/* Start the tasks defined within this file/specific to this demo. */
	xTaskCreate( prvUser_Task, "prvUser_Task", configMINIMAL_STACK_SIZE, NULL, mainCREATOR_TASK_PRIORITY, NULL );

	/* Start the scheduler. */
	vTaskStartScheduler();
	/* Will only get here if there was not enough heap space to create the
	idle task. */
	return 0;
}
/*----------------------------- End -----------------------------*/
/************************************************
函数名称 : prvSetupHardware
功    能 : 为了方便管理,所有的用户任务都放在该函数里面
参    数 : 无
返 回 值 : 无
*************************************************/
static void prvUser_Task( void *pvParameters )
{
	/* User-defined private tasks */

	printf(">>>>> delete user task\r\n");
	vTaskDelete(NULL);		// 删除自己
}
/************************************************
函数名称 : prvSetupHardware
功    能 : 硬件接口初始化配置
参    数 : 无
返 回 值 : 无
*************************************************/
static void prvSetupHardware( void )
{
	/* Start with the clocks in their expected state. */
	RCC_DeInit();
	/* Enable HSE (high speed external clock). */
	RCC_HSEConfig( RCC_HSE_ON );
	/* Wait till HSE is ready. */
	while( RCC_GetFlagStatus( RCC_FLAG_HSERDY ) == RESET )
	{
	}
	/* 2 wait states required on the flash. */
	*( ( unsigned long * ) 0x40022000 ) = 0x02;
	/* HCLK = SYSCLK */
	RCC_HCLKConfig( RCC_SYSCLK_Div1 );
	/* PCLK2 = HCLK */
	RCC_PCLK2Config( RCC_HCLK_Div1 );
	/* PCLK1 = HCLK/2 */
	RCC_PCLK1Config( RCC_HCLK_Div2 );
	/* PLLCLK = 8MHz * 9 = 72 MHz. */
	RCC_PLLConfig( RCC_PLLSource_HSE_Div1, RCC_PLLMul_9 );
	/* Enable PLL. */
	RCC_PLLCmd( ENABLE );
	/* Wait till PLL is ready. */
	while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET)
	{
	}
	/* Select PLL as system clock source. */
	RCC_SYSCLKConfig( RCC_SYSCLKSource_PLLCLK );
	/* Wait till PLL is used as system clock source. */
	while( RCC_GetSYSCLKSource() != 0x08 )
	{
	}
	/* Configure HCLK clock as SysTick clock source. */
	SysTick_CLKSourceConfig( SysTick_CLKSource_HCLK );

	/*
	 * STM32 中断优先级分组为 4,即 4bit 都用来表示抢占优先级,范围为:0~15
	 * 优先级分组只需要分组一次即可,以后如果有其他的任务需要用到中断,
	 * 都统一用这个优先级分组,千万不要再分组,切忌。
	 */
	NVIC_PriorityGroupConfig( NVIC_PriorityGroup_4 );

	/* Other peripheral configuration */
//	vSetupTimer();
	vSetupUSART();
	vSetupParPort();
}
/*----------------------------- End -----------------------------*/

主程序没什么好解释的,初始化硬件的配置,建立所需的任务;真正实现的任务在下面的源文件中,主要是方便分类,规范一点便于管理。

bsp_uart.c
#include "bsp_uart.h"
#include <string.h>
/* Scheduler includes. */
#include "FreeRTOS.h"
#include "task.h"
#include "queue.h"
#include "semphr.h"
#define BAUDRATE_1		115200;			// 波特率设置	支持的波特率:115200,19200,9600,38400,57600,1200,2400,4800
#define BAUDRATE_2		115200;			// 波特率设置	支持的波特率:115200,19200,9600,38400,57600,1200,2400,4800
UartRx_Buff_TypeDef Usart1;
QueueHandle_t xQueueUartTx;
QueueHandle_t xQueueUart1_Rx;
SemaphoreHandle_t xBinarySemaphore = NULL;      // 定义一个二值信号量
static void Uart_DMA_RxConfig( DMA_Channel_TypeDef*DMA_CHx,uint32_t PeripheralBaseAddr,uint32_t MemoryBaseAddr,uint16_t Bufsize,uint32_t Priority,uint32_t Mode );
static void prvUart1_Rx_Task( void *pvParameters )
{
	for( ; ; )
	{
		xSemaphoreTake(xBinarySemaphore, portMAX_DELAY);    // 无超时阻塞,等待成功获取信号量;此处也没有必要检测返回值
		if(Usart1.RxCounter > 0)
		{
			printf("len=%d 收到数据:%s\n",Usart1.RxCounter,Usart1.RxBuffer);
			memset(Usart1.RxBuffer, 0, RxBUFFER_SIZE);
		}
	}
}
/************************************************
函数名称 : vSetupUSART
功    能 : UART 初始化接口
参    数 : 无
返 回 值 : 无
*************************************************/
void vSetupUSART( void )
{
	UART1_Config();
//	UART2_Config();

//	vSemaphoreCreateBinary(xBinarySemaphore);
	xBinarySemaphore = xSemaphoreCreateBinary();        // 创建二值信号量
	memset(Usart1.RxBuffer, 0, RxBUFFER_SIZE);

	xTaskCreate( prvUart1_Rx_Task, "prvUart1_Rx_Task", 500, NULL, tskIDLE_PRIORITY + 3, NULL );
}
/************************************************
函数名称 : UART1_Config
功    能 : UART1 端口配置
参    数 : 无
返 回 值 : 无
*************************************************/
void UART1_Config(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;
    NVIC_InitTypeDef NVIC_InitStructure;
    USART_InitTypeDef USART_InitStructure;
	/* config GPIOA clock */
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

    /* config USART1 clock */
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1, ENABLE);
    /* USART1 GPIO config */
    /* Configure USART1 Tx (PA.09) as alternate function push-pull */
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
    GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStructure);
    /* Configure USART1 Rx (PA.10) as input floating */
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
    GPIO_Init(GPIOA, &GPIO_InitStructure);
    /* Enable the USART1 Interrupt */
    NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 7;
    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStructure);
    /* USART1 mode config */
    USART_InitStructure.USART_BaudRate = BAUDRATE_1;
    USART_InitStructure.USART_WordLength = USART_WordLength_8b;
    USART_InitStructure.USART_StopBits = USART_StopBits_1;
    USART_InitStructure.USART_Parity = USART_Parity_No ;
    USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
    USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
    USART_Init(EVAL_COM1, &USART_InitStructure);
	/* DMA config */
	Uart_DMA_RxConfig(USART1_RX_DMA_CHANNEL,
					(uint32_t)&USART1->DR,
					(uint32_t)Usart1.RxBuffer,
					RxBUFFER_SIZE,
					DMA_Priority_Medium,
					DMA_Mode_Circular);
	USART_ITConfig(EVAL_COM1, USART_IT_IDLE, ENABLE);          // 这里使能的是空闲中断
	USART_DMACmd(EVAL_COM1, USART_DMAReq_Rx, ENABLE);
    USART_Cmd(EVAL_COM1, ENABLE);
}
/************************************************
函数名称 : Uart_DMA_RxConfig
功    能 : 串口 DMA 接收配置(限串口 1/2/3)
参    数 : DMA_CHx ----
			PeripheralBaseAddr ---- Specifies the peripheral base address for DMAy Channelx
			MemoryBaseAddr ---- Specifies the memory base address for DMAy Channelx
			Bufsize ---- Specifies the buffer size, in data unit, of the specified Channel
			Priority ---- @ref DMA_priority_level
			Mode ---- @ref DMA_circular_normal_mode
返 回 值 : 无
*************************************************/
static void Uart_DMA_RxConfig( DMA_Channel_TypeDef* DMA_CHx,	\
							 uint32_t PeripheralBaseAddr,	\
							 uint32_t MemoryBaseAddr,	\
							 uint16_t Bufsize,	\
							 uint32_t Priority,	\
							 uint32_t Mode )
{
	DMA_InitTypeDef DMA_InitStructure;

	/* USARTx RX DMA1 Channel (triggered by USARTx Rx event) Config */
 	RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE);

    DMA_DeInit(DMA_CHx);
   	DMA_InitStructure.DMA_PeripheralBaseAddr = PeripheralBaseAddr;
	DMA_InitStructure.DMA_MemoryBaseAddr = MemoryBaseAddr;
	DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC;
	DMA_InitStructure.DMA_BufferSize = Bufsize;
	DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;
	DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;
	DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_Byte;
	DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_Byte;
	DMA_InitStructure.DMA_Mode = Mode;
	DMA_InitStructure.DMA_Priority = Priority;
	DMA_InitStructure.DMA_M2M = DMA_M2M_Disable;
	DMA_Init(DMA_CHx, &DMA_InitStructure);

	DMA_ClearFlag(DMA1_FLAG_GL3 | DMA1_FLAG_GL5 | DMA1_FLAG_GL6);
	DMA_ITConfig(DMA_CHx, DMA_IT_TE, ENABLE);
	DMA_Cmd (DMA_CHx,ENABLE);
}
/************************************************
函数名称 : USART_SendByte
功    能 : 串口字符发送
参    数 : c ---- 发送的数据
返 回 值 : 无
*************************************************/
void USART_SendByte( USART_TypeDef* USARTx, uint8_t c )
{
	USART_SendData(USARTx, c);

	while (USART_GetFlagStatus(USARTx, USART_FLAG_TXE) == RESET);
}
/************************************************
函数名称 : USART_SendString
功    能 : 串口字符串发送
参    数 : USARTx ---- 串口
			pData ---- 字符串
			Length ---- 长度
返 回 值 : 无
*************************************************/
void USART_SendString( USART_TypeDef* USARTx, const uint8_t *pData, uint16_t Length )
{
    while(Length--)
    {
        USART_SendByte(USARTx, *pData);
        pData++;
    }
}
/************************************************
函数名称 : USART_Printf
功    能 : 串口打印输出
参    数 : USARTx ---- 串口
			String	---- 字符串
返 回 值 : 无
*************************************************/
void USART_Printf( USART_TypeDef* USARTx, char *String )
{
    do
    {
        USART_SendByte(USARTx, *String);
        String++;
    }while((*String) != '\0');
}
/************************************************
函数名称 : fputc
功    能 : 重定向 c 库函数 printf 到 DEBUG_UART
参    数 : ch
返 回 值 : 无
*************************************************/
int fputc(int ch, FILE *f)
{
    /* 发送一个字节数据到 DEBUG_UART */
    USART_SendData(DEBUG_UART, (uint8_t) ch);
    /* 等待发送完毕 */
    while (USART_GetFlagStatus(DEBUG_UART, USART_FLAG_TXE) == RESET);
    return (ch);
}
/************************************************
函数名称 : fgetc
功    能 : 重定向 c 库函数 scanf 到 DEBUG_UART
参    数 : f ---- 文件
返 回 值 : 无
*************************************************/
int fgetc(FILE *f)
{
    /* 等待 DEBUG_UART 输入数据 */
    while (USART_GetFlagStatus(DEBUG_UART, USART_FLAG_RXNE) == RESET);
    return (int)USART_ReceiveData(DEBUG_UART);
}
/************************************************************************/
/*            STM32F10x USART Interrupt Handlers                        */
/************************************************************************/
/**
  * @brief  This function handles USART1 global interrupt request.
  * @param  None
  * @retval None
  */
void USART1_IRQHandler(void)
{
	BaseType_t xHigherPriorityTaskWoken = pdFALSE;
	if(USART_GetITStatus(EVAL_COM1, USART_IT_IDLE)!=RESET)
	{
		DMA_Cmd(USART1_RX_DMA_CHANNEL, DISABLE);
		DMA_ClearFlag(DMA1_FLAG_TC5);
		Usart1.RxCounter = RxBUFFER_SIZE - DMA_GetCurrDataCounter(USART1_RX_DMA_CHANNEL);    // 获取接收长度
		USART1_RX_DMA_CHANNEL->CNDTR = RxBUFFER_SIZE;
		DMA_Cmd(USART1_RX_DMA_CHANNEL, ENABLE);

		xSemaphoreGiveFromISR(xBinarySemaphore, &xHigherPriorityTaskWoken);    // 'Give' the semaphore to unblock the task
		portEND_SWITCHING_ISR(xHigherPriorityTaskWoken);        // 上下切换
		USART_ReceiveData(EVAL_COM1);			// Clear IDLE interrupt flag bit
	}

//  if(USART_GetITStatus(EVAL_COM1, USART_IT_TXE) != RESET)
//  {
//    /* Write one byte to the transmit data register */
//    USART_SendData(EVAL_COM1, TxBuffer[TxCounter++]);
//    if(TxCounter == RxBUFFER_SIZE)
//    {
//      /* Disable the EVAL_COM1 Transmit interrupt */
//      USART_ITConfig(EVAL_COM1, USART_IT_TXE, DISABLE);
//    }
//  }
}
/*---------------------------- END OF FILE ----------------------------*/

这里跟往常中的配置不一样,是使用了 DMA + IDLE 来进行串口接收处理,因为 DMA 并不占用 CPU,DMA 只需在传输完成的时候产生一个中断,告诉 CPU 我已经完成了,然后 CPU 知道了就去处理数据,这样子提高了 CPU 的利用率,可以更好的让出硬件资源;若是像在 STM32 笔记之 USART(串口) 中那样直接用接收中断来接收,那样的话,每接收一个数据就要进入中断,这样频繁的进出中断,打断程序的执行,只会让跑起来的程序变得不那么实时性;而且,既然 ST 有这个 DMA 资源可以使用,并且是不占 CPU 的,那我们没必要不使用啊,使用操作系统,无非就是为了提高实时性,榨干 CPU 的资源,又怎会让这串口接收而使得效率降低呢?

1、串口 DMA 接收的流程:

串口 DMA 接收在初始化的时候就处于开启状态,一直等待数据的到来,在软件上无需做任何事情,只要在初始化配置的时候设置好配置就可以了。

2、数据接收完成后处理:

这里主要通过串口空闲中断来判断接收完成(主要是为了实现串口 DMA 不定长数据的接收),即当串口数据流停止后,就会产生 IDLE 中断。

然后我们只需要在中断中做以下操作:

  • 关闭串口接收 DMA 通道(防止数据未处理又接收到数据;为 DMA 重新赋值)。
  • 清除 DMA 所有标志位。
  • 从 DMA 寄存器中获取接收到的数据字节数。
  • 重新设置 DMA 下次要接收的数据字节数(这里是给 DMA 寄存器重新设置接收的计数值,这个数量只能大于或者等于可能接收的字节数,否则当 DMA 接收计数器递减到 0 的时候,就会重载这个计数值,重新循环递减计数,造成接收缓冲区的数据被覆盖丢失。)注意:对 DMA 的相关寄存器配置写入,必须要在关闭 DMA 的条件进行,否则操作无效。
  • 开启 DMA 通道,等待下一次的数据接收。

说明一下,STM32 的 IDLE 的中断在串口无数据接收的情况下,并不会一直产生的,产生的条件是:当清除 IDLE 标志位后,必须有接收到至少一个数据后,才开始触发;当一段时间没有接收到数据,便产生 IDLE 中断。

bsp_uart.h
#ifndef __BSP_UART_H
#define __BSP_UART_H
#include <stdio.h>
#include "stm32f10x.h"
#define DEBUG_UART				USART1
#define EVAL_COM1				USART1
#define EVAL_COM2				USART2
#define USART1_RX_DMA_CHANNEL	DMA1_Channel5
#define USART2_RX_DMA_CHANNEL	DMA1_Channel6
#define TxBUFFER_SIZE  	 		100
#define RxBUFFER_SIZE  		 	100
#define UART_QUEUE_RX_LENGTH	2
#define UART_QUEUE_TX_LENGTH	2
typedef struct
{
	uint8_t Receiving_Time;					// 接收时间
	uint8_t Frame_flag;						// 一帧完成标志
}EVAL_COMx_TypeDef;
typedef struct
{
	uint8_t RxBuffer[RxBUFFER_SIZE];		// 接收暂存缓冲区
	__IO uint8_t RxCounter;					// 接收数据个数
}UartRx_Buff_TypeDef;
extern UartRx_Buff_TypeDef Usart1;
typedef struct
{
	uint8_t TxBuffer[TxBUFFER_SIZE];		// 发送暂存缓冲区
	__IO uint8_t TxCounter;					// 发送数据个数
	USART_TypeDef* COMx;					// 串口号
}UartTx_Buff_TypeDef;
void vSetupUSART( void );
void UART1_Config(void);
void UART2_Config(void);
void USART_SendByte( USART_TypeDef* USARTx, uint8_t c );
void USART_SendString( USART_TypeDef* USARTx, const uint8_t *pData, uint16_t Length );
void USART_Printf( USART_TypeDef* USARTx, char *String );
#endif	/* __BSP_UART_H */
/*---------------------------- END OF FILE ----------------------------*/
更新于 阅读次数

请我喝[茶]~( ̄▽ ̄)~*

夏沫の浅雨 微信支付

微信支付

夏沫の浅雨 支付宝

支付宝
