# 8P8C（RJ45）
8P8C，常被误称为 RJ45，嘛，现在已经被叫成 RJ45 了，是以太网使用双绞线连接时常用的一种连接器插头。
8P8C（8 position 8 contact）的意思是 8 个位置（Position，指 8 个凹槽）、8 个触点（Contact，指 8 个金属接点）。
# TIA/EIA-568

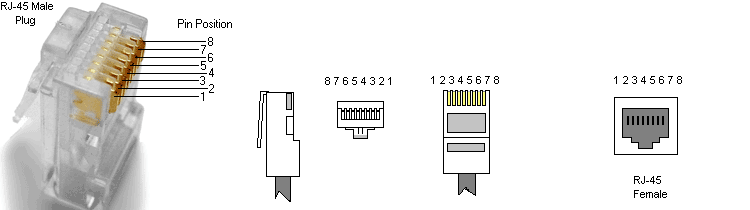

1、接口
2、接线

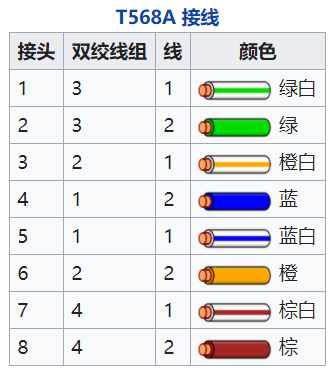

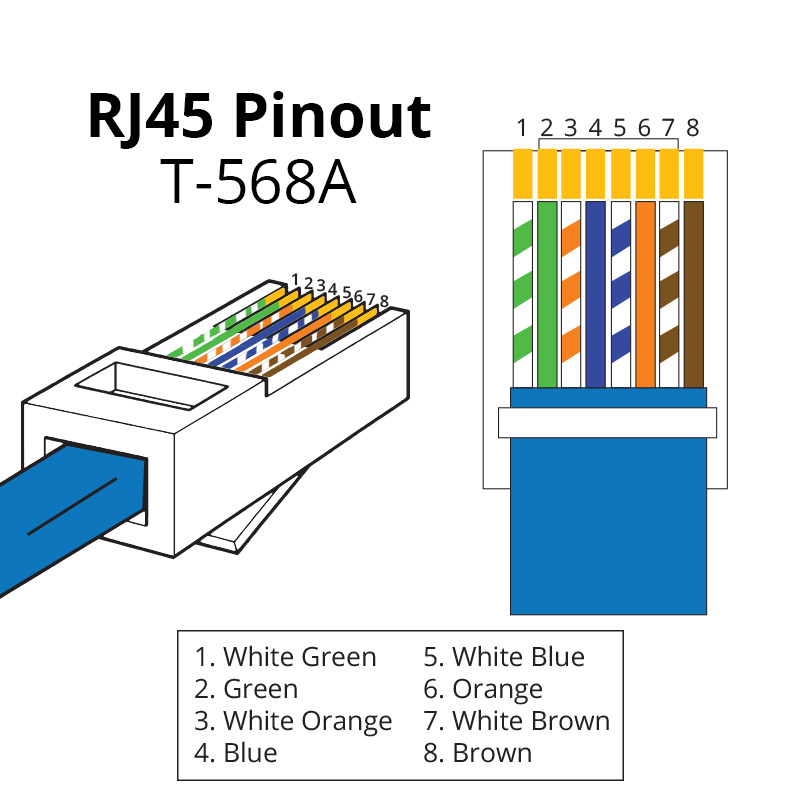

在 T568A 中，与之相连的 8 根线分别定义为：白绿、绿；白橙、蓝；白蓝、橙；白棕、棕。
T568A 可以跟早期的 USOC 向下兼容。

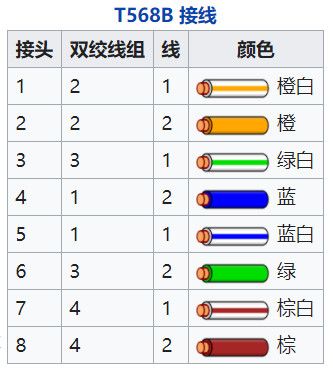

- 在 T568B 中，与之相连的 8 根线分别定义为：白橙、橙；白绿、蓝；白蓝、绿；白棕、棕。其中橙白色和橙色组成一对差分传输线，绿白色和绿色组成一对差分传输线，蓝白色和蓝色组成一对差分传输线，棕白色和棕色组成一对差分传输线。
# 参考
https://zh.wikipedia.org/wiki/8P8C
https://zh.wikipedia.org/wiki/TIA/EIA-568
# D-Sub
D-sub（全名：D-subminiature）是常见的电子连接器，因其接头处 D 型的金属屏蔽层而得名，以往常用于电脑的电子连接器上。在刚开始发展使用 D-sub 时，D-sub 是电脑系统中最小型的连接器之一，所以称作 D-subminiature。
按照接口数量细分为 A 型（15 针），B 型（25 针），C 型（37 针），D 型（50 针），E 型（9 针）。因此常见的计算机并口即为 DB25 针的连接器。而串口则为 DE9 针连接器。

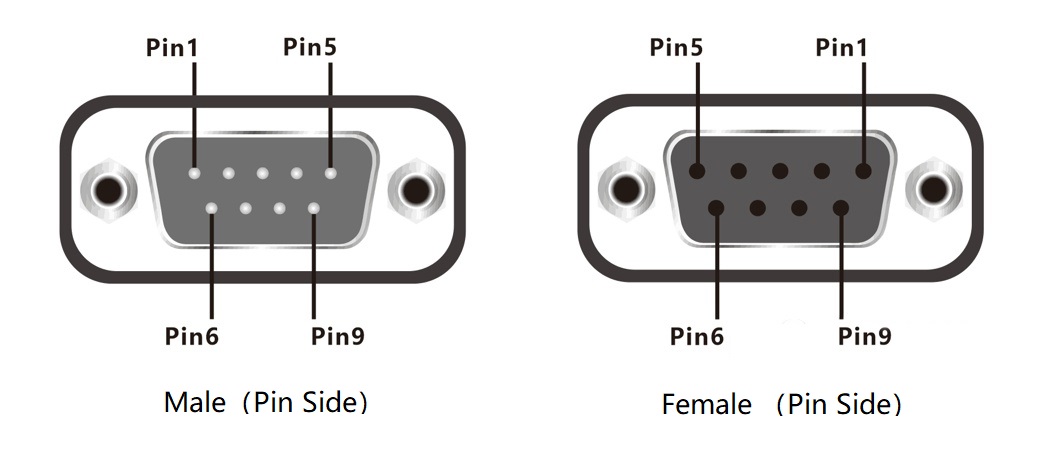

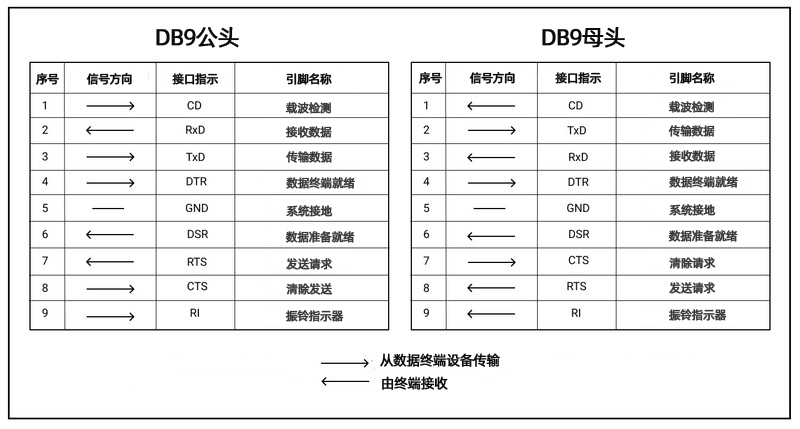

# DE-9（RS232/EIA232）
1、接口
2、接线

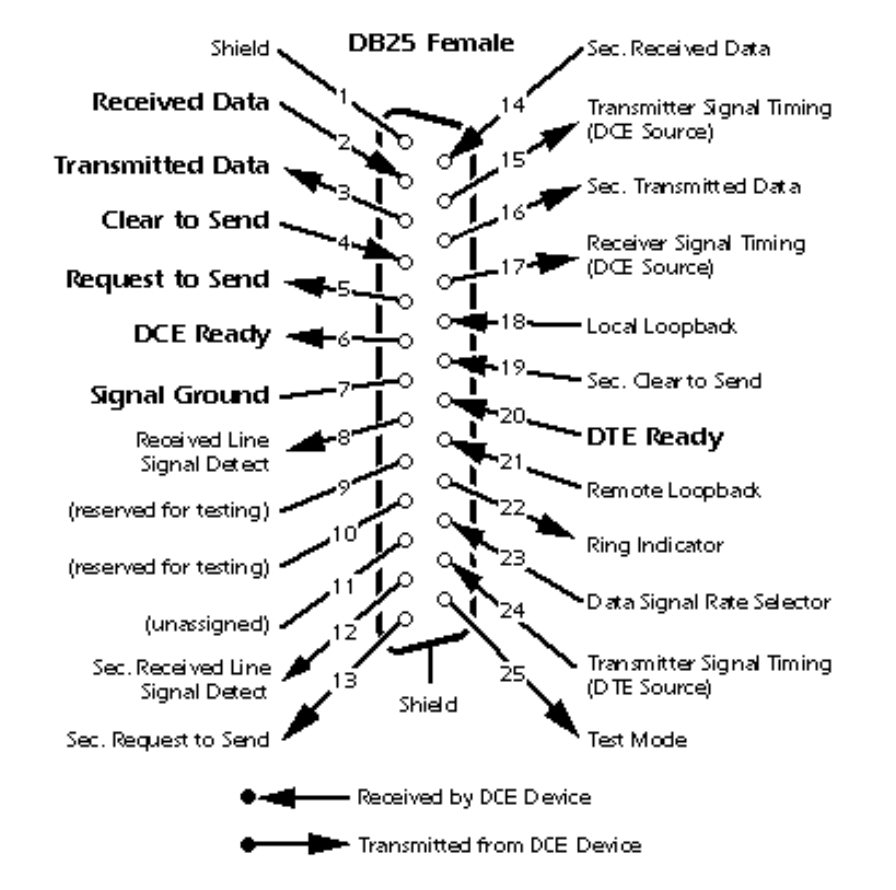

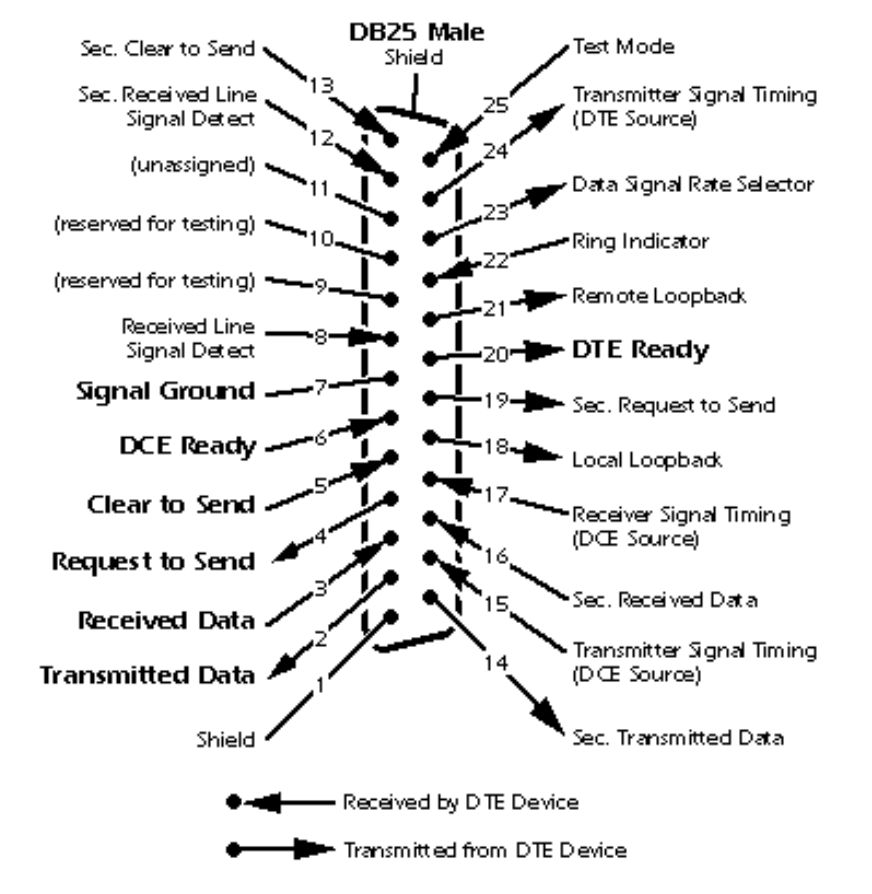

# DB-25（RS530/EIA530）

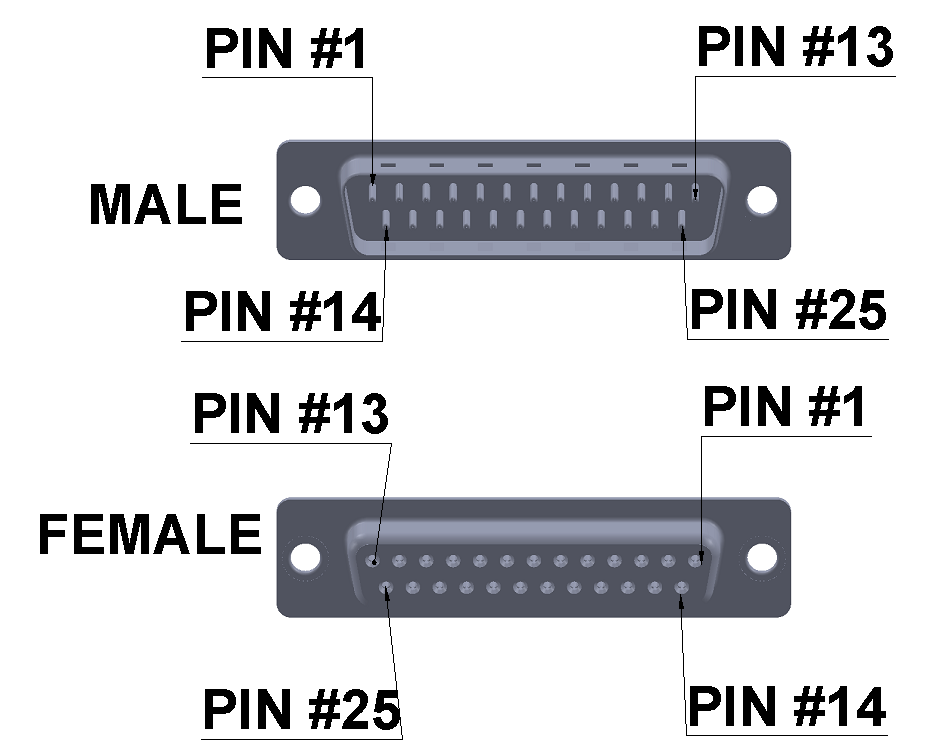

1、接口
2、接线

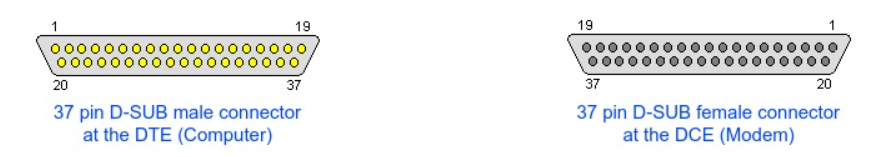

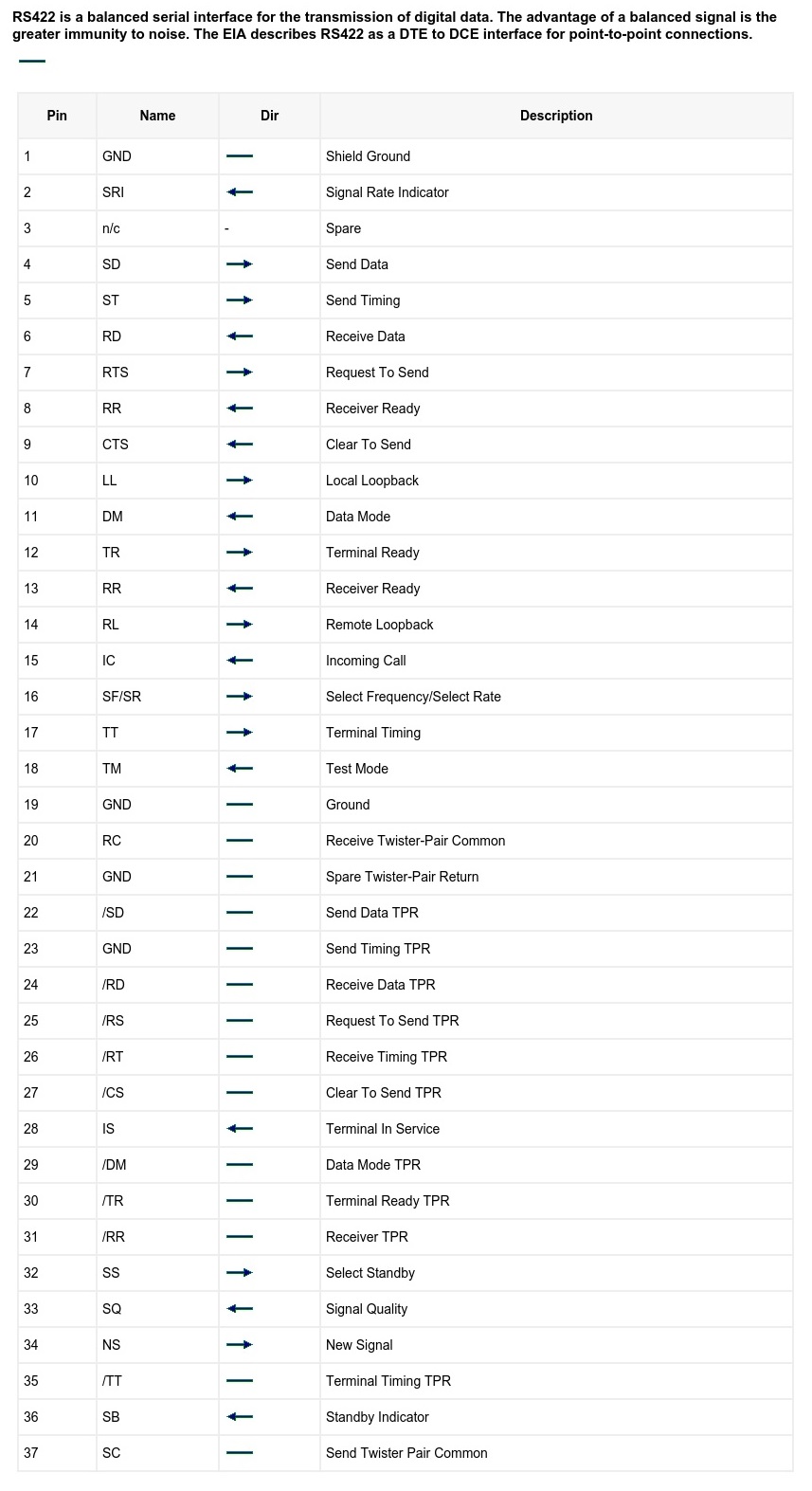

# DC-37（RS422/EIA422）
1、接口
2、接线
# 参考
https://en.wikipedia.org/wiki/D-subminiature
https://en.wikipedia.org/wiki/D-subminiature_(professional_audio)
https://wiki.sound4.biz/index.php/RS232_and_GPIO_Connector
https://en.wikipedia.org/wiki/Null_modem
https://edac.net/products/db25-connector/169
https://zh.wikipedia.org/wiki/ 并行端口
https://www.activexperts.com/serial-port-component/tutorials/pinout423/
https://www.camiresearch.com/Data_Com_Basics/RS232_standard.html

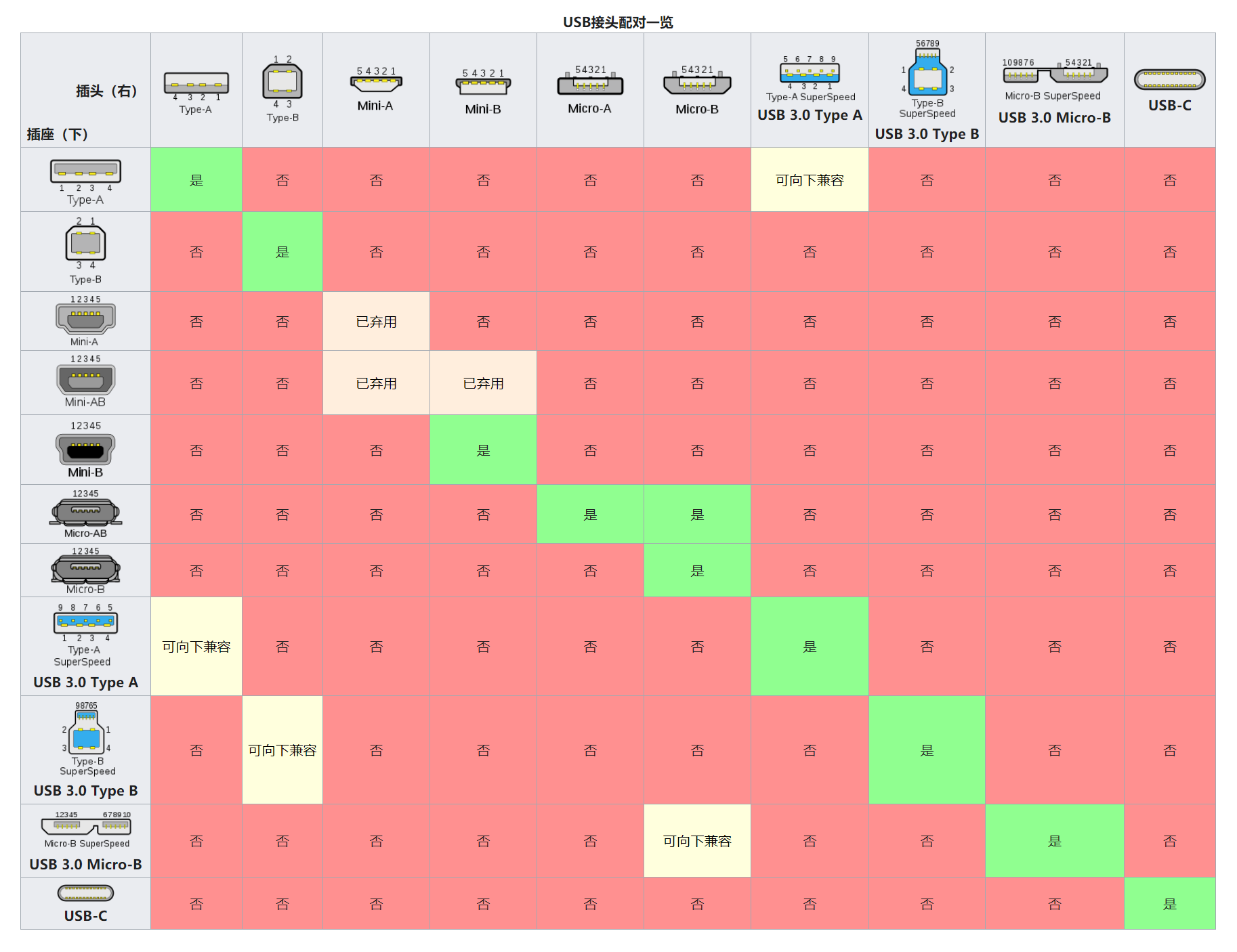

# USB
通用串行总线（英语：Universal Serial Bus，缩写：USB）是连接计算机系统与外部设备的一种串口总线标准，也是一种输入输出接口的技术规范，被广泛地应用于个人电脑和移动设备等信息通讯产品，并扩展至摄影器材、数字电视（机顶盒）、游戏机等其它相关领域。

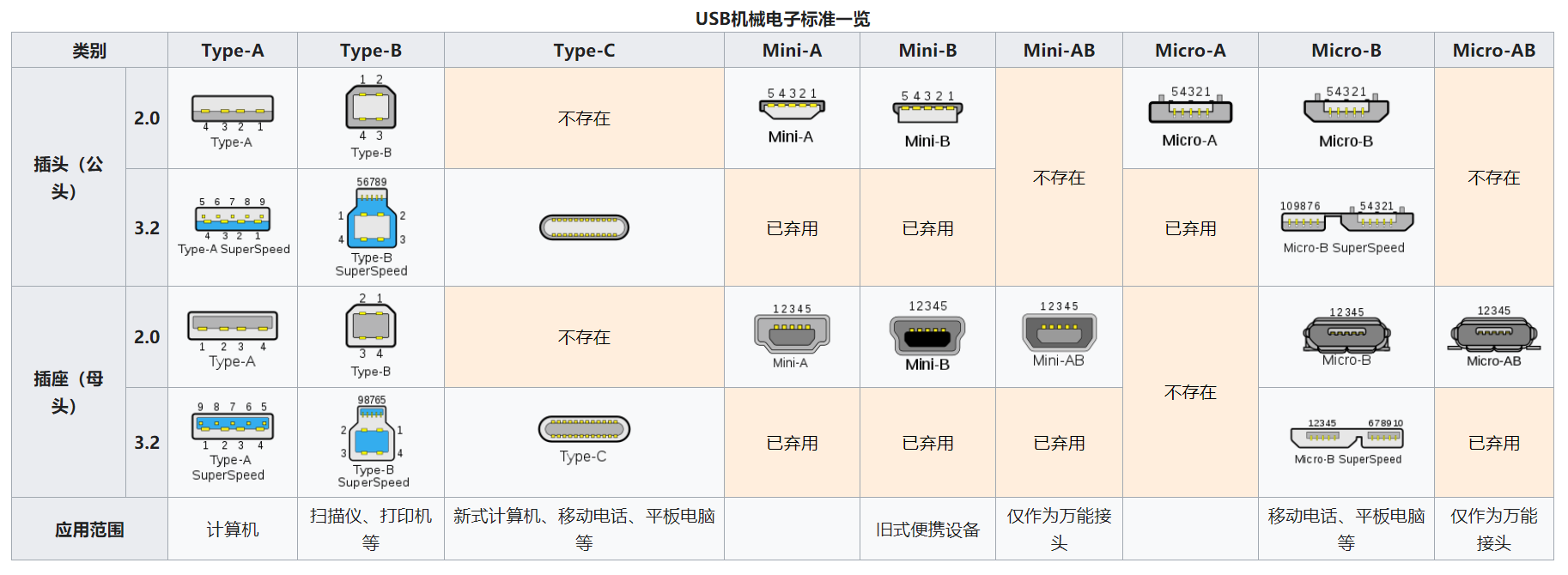

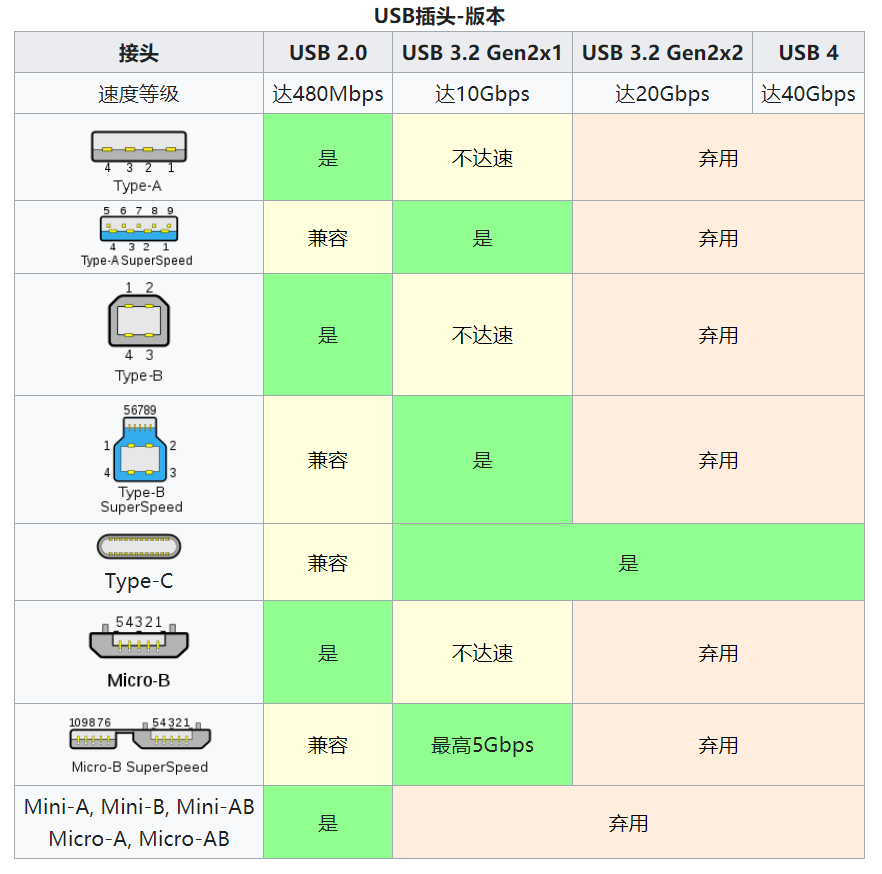

最新一代的 USB 是 USB4，传输速度为 40Gbit/s。物理接头 USB Type-A、Type-B 接头分正反面，新型 USB Type-C 接头不分正反。
# Mini USB/Micro USB

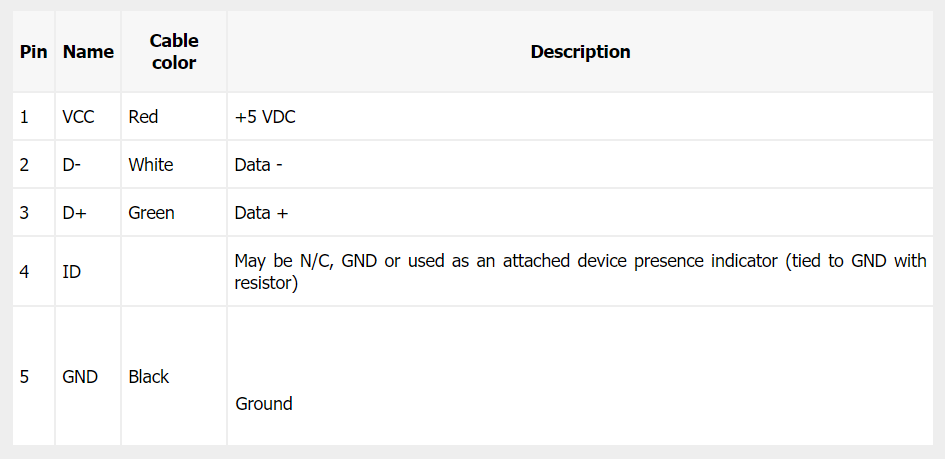

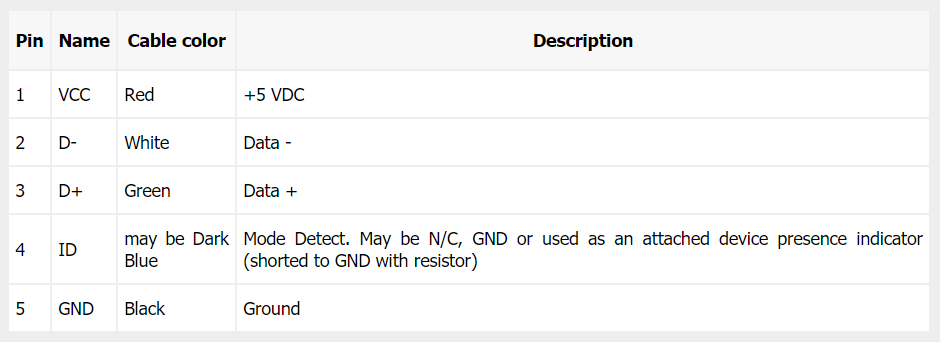

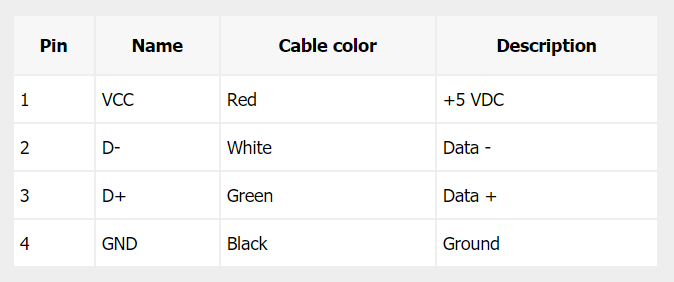

1、Mini USB 接线
2、Micro USB 接线
# USB Type-A/USB Type-B
# USB Type-C

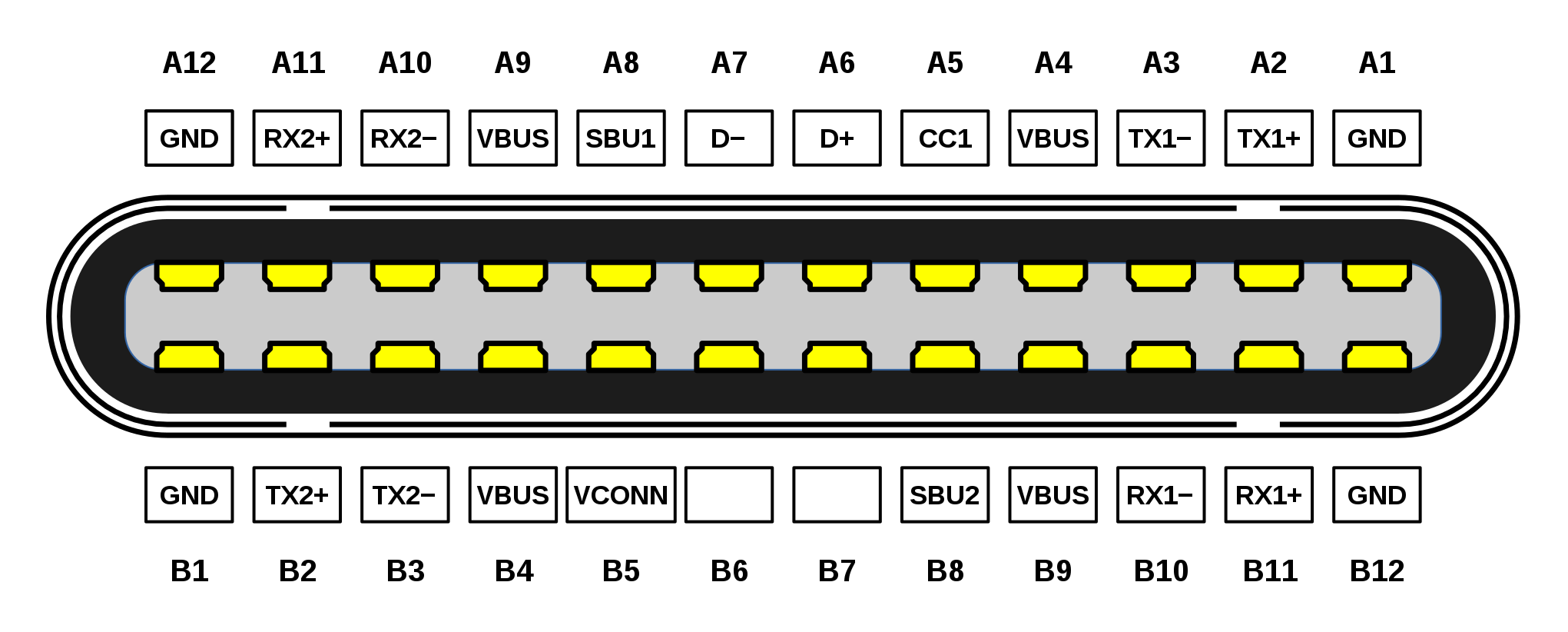

1、Male Connector 接线
2、Female Connector 接线
# 参考
https://zh.wikipedia.org/wiki/USB
https://zh.wikipedia.org/wiki/USB_Type-C
https://web.archive.org/web/20161220102924/http://www.usb.org/developers/presentations/USB_DevDays_Hong_Kong_2016_-_USB_Type-C.pdf
# 更多接口类型
地址：https://pinouts.ru/conn/
